ดิสก์สตาร์วีลป้อนพรีฟอร์มชนิดเชื่อมโยงกัน ซึ่งมีเตาอบและดิสก์สตาร์วีลเชื่อมโยงกัน การป้อนพรีฟอร์มแบบหนึ่งต่อหนึ่งที่เชื่อถือได้และเสถียร ช่วยให้มั่นใจได้ว่าไม่มีการละเว้นพรีฟอร์ม
ระบบถ่ายโอน : แกนหมุนแบบ 1 ต่อ 1 ทำงานราบรื่นและต่อเนื่อง
ระบบแผ่นสะท้อนเซรามิก: ใช้แผ่นสะท้อนเซรามิกจากสวิสเพื่อให้มีประสิทธิภาพการสะท้อนสูง ประหยัดพลังงาน และมีประสิทธิภาพสูง
เปลี่ยนระบบสนาม
หลังจาก เมื่อพรีฟอร์มออกมาจากเตาอบ สกรูปรับระยะพิทช์จะเปลี่ยนระยะพิทช์ได้อย่างรวดเร็วจากระยะพรีฟอร์ม (38.1 มม.) เป็นระยะพิทช์ที่ต้องการ (80 มม.) สำหรับการเป่าแม่พิมพ์ขวด สกรูหมุนได้ 360 องศา (เมื่อเปรียบเทียบกับสกรูปรับระยะพิทช์แบบไปมาตามแบบเดิม) ช่วยลดการสึกหรอและเสียงรบกวน ทำให้เครื่องจักรทำงานได้เร็วขึ้นและเสถียรยิ่งขึ้น
หน่วยยืด
ขับเคลื่อนด้วยมอเตอร์เซอร์โวระบบเกียร์และแร็คเพื่อให้เกิดความเร็วสูง
วาล์วเป่าแรงดันสูงแบบผสม
ตัววาล์วทำงานอย่างละเอียดอ่อนและตอบสนองรวดเร็ว โดยมีรอบเวลาการเป่าลมสั้น ทำให้กำลังการผลิตเพิ่มขึ้นและลดการใช้พลังงาน
หน่วยการยึด: มอเตอร์เซอร์โวคู่ 4 แผ่นขับเคลื่อนตัวลดความเร็วสำหรับการยึดและการเปิด ระบบแคมด้านล่างทำงานร่วมกันเพื่อเปิดและปิดแม่พิมพ์
ระบบขวดออก
1. ใช้โครงสร้างการเป่าด้านบนและด้านล่างเพื่อให้แน่ใจว่าขวดจะเข้าสู่ท่ออากาศได้อย่างรวดเร็วและราบรื่น
2. โครงสร้างจ่ายอากาศแยกพร้อมล้อสากลติดตั้งไว้ที่ด้านล่างเพื่อให้เคลื่อนเข้าและออกได้รวดเร็วยิ่งขึ้น ทำให้สะดวกในการเปลี่ยนแม่พิมพ์อย่างรวดเร็ว
ระบบรับอากาศเข้า
น้ำหล่อเย็นจากแหล่งอากาศจะรวมศูนย์อยู่ที่ทางเข้า เพื่อหลีกเลี่ยงท่อภายนอกที่ไม่เป็นระเบียบ ชุดทั้งหมดใช้ส่วนประกอบ SMC ของญี่ปุ่น ทำให้แหล่งอากาศมีเสถียรภาพมากขึ้น
แม่พิมพ์ขวด
ผลิตภัณฑ์ทำจากวัสดุอลูมิเนียม 7075 มีลักษณะเรียบและเงางาม ชุดแม่พิมพ์ทั้งหมดใช้ช่องน้ำขนาดใหญ่เพื่อเร่งการไหลเวียนของน้ำหล่อเย็น ลดการอุดตัน และเร่งการขึ้นรูปผลิตภัณฑ์ ซึ่งช่วยเพิ่มประสิทธิภาพการผลิต

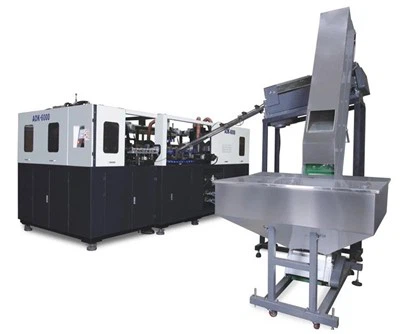

ภาพเครื่อง 3D
ขนาดเครื่องจักร
ข้อมูลจำเพาะของเครื่องจักร
|
แบบอย่าง |
หน่วย |
อาร์แอล-6III |
อาร์แอล-8II |
อาร์แอล-8III |
อาร์แอล-10สาม |
|
|
ระบบการหนีบ |
จำนวนโพรง |
โพรงฟัน |
6 |
8 |
8 |
10 |
|
จังหวะแม่พิมพ์ |
มม. |
0-90 |
0-130 |
0-90 |
0-90 |
|
|
จังหวะการยืด |
มม. |
250 |
340 |
250 |
250 |
|
|
จังหวะล่าง |
มม. |
30 |
50 |
30 |
30 |
|
|
ระยะห่างระหว่างโพรง |
มม. |
80 |
114.3 |
80 |
80 |
|
|
สนามความร้อน |
มม. |
44.48 |
50.8 |
44.48 |
44.48 |
|
|
จำนวนผู้ถือ |
พีซีเอส |
128 |
128 |
128 |
138 |
|
|
คอนเทนเนอร์ |
ปริมาตรคอนเทนเนอร์สูงสุด |
ลิตร |
0.7 |
1.5 |
0.7 |
0.7 |
|
เส้นผ่านศูนย์กลางคอสูงสุด |
มม. |
30 |
30/38 |
30 |
30 |
|
|
ความสูงจากพื้นถึงสูงสุด |
มม. |
90 |
120 |
90 |
90 |
|
|
เส้นผ่านศูนย์กลางสูงสุดของคอนเทนเนอร์ |
มม. |
65 |
95 |
65 |
65 |
|
|
ความสูงสูงสุดของคอนเทนเนอร์ |
มม. |
250 |
320 |
250 |
250 |
|
|
※ ผลลัพธ์เชิงทฤษฎี |
B.P.H |
12000 |
12000-14000 |
16000 |
20000 |
|
|
ระบบไฟฟ้า |
เตาอบความร้อน |
หน่วย |
4 |
8 |
6 |
8 |
|
กล่อง*ช่อง |
层 |
9 |
10 |
9 |
10 |
|
|
จำนวนหลอดไฟ |
ชิ้น |
36 |
80 |
54 |
80 |
|
|
พลังงานความร้อน |
กิโลวัตต์ |
44 |
96 |
65 |
96 |
|
|
กำลังเฉลี่ย |
กิโลวัตต์ |
20 |
38 |
25 |
30 |
|
|
กำลังไฟฟ้าที่ติดตั้ง |
กิโลวัตต์ |
75 |
108 |
85 |
108 |
|
|
แรงดันไฟฟ้า |
แรงดันไฟฟ้า |
220V/380V/50/60hz/3 เฟส |
220V/380V/50/60hz/3 เฟส |
220v/38V/50/60hz/3 เฟส |
220V/380V/50/60hz/3 เฟส |
|
|
ระบบอากาศ |
แรงดันการทำงาน |
กก./ซม.2 |
7 |
7 |
7 |
7 |
|
แรงดันการเป่าลม |
เอ็มพีเอ |
2.5-3.5 |
2.5-3.5 |
2.5-3.5 |
2.5-3.5 |
|
|
การบริโภคอากาศแรงดันสูง |
ลิตร/นาที |
6 |
8 |
8 |
10 |
|
|
冷却水规格 ระบบทำความเย็น |
อุณหภูมิ |
ระดับ |
10-15 |
10-15 |
10-15 |
10-15 |
|
ความดัน |
เมกะปาสคาล |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
อัตราการไหล |
ลิตร/นาที |
80 |
80 |
80 |
80 |
|
|
พลังงานความร้อน |
เอชพี |
8 |
10 |
8 |
10 |
|
|
เครื่องจักร |
L×W×H (ขนาดเครื่องจักร) |
M |
5.8*2.0*2.5 |
7.2*2.1*2.8 |
7.0*2.0*2.5 |
7.2*2.1*2.8 |
|
น้ำหนักเครื่อง |
กิโลกรัม |
7000 |
10000 |
9000 |
10000 |
|
